Wrijvingsverliescalculator

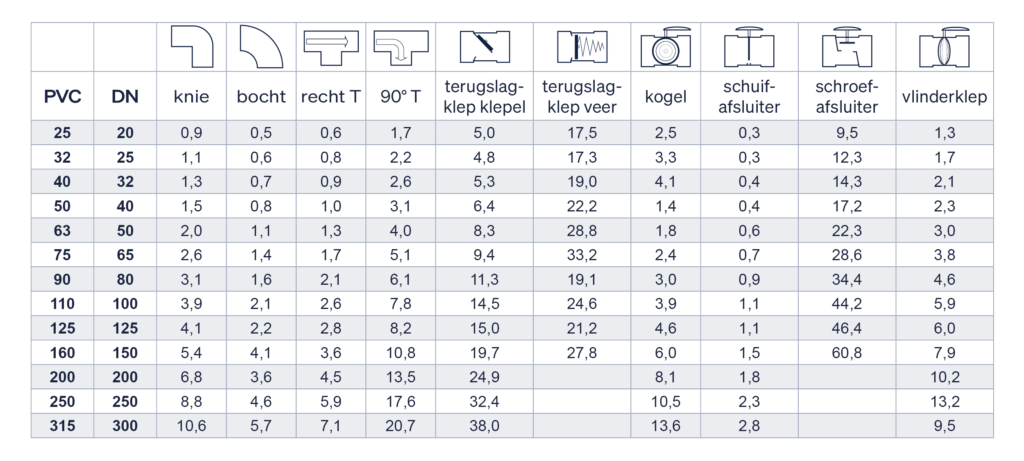

Met de wrijvingsverliescalculator kun je alleen het verlies van 100 meter rechte leiding berekenen. Met behulp van de tabel op de achterzijde kun je het verlies van de diverse appendages berekenen. Je kunt de fictieve lengte van de diverse appendages met de daarbij behorende diameters aflezen.
Voorbeeld
Capaciteit: 20 m³/h door PVC 75 leiding (leidingdiameter 65 mm)
Snelheid: 1,65 m/s
Wrijvingsverlies: 4,2 mwk per 100 meter leiding
Totale lengte leiding: 80 meter. Daarnaast zijn er 3 knieën, 1 T-stuk (gaan we recht doorheen)
en een veerbelaste terugslagklep aanwezig.
Fictieve lengte: 80 + (3 x 2,6) + 1,7 + 33,2 = 122,7 meter
Het wrijvingsverlies wordt dan 4,2 / 100 x 122,7 = 5,15 mwk.
